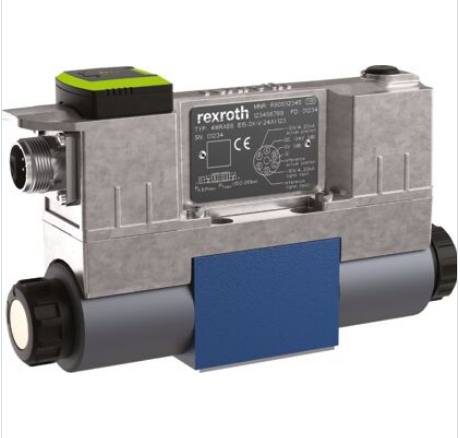

德国REXROTH 4WRAE6E07-3X/VN9/24F1液压比例方向阀控制和调节流动方向，从而控制和调节液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

   德国REXROTH 4WRAE6E07-3X/VN9/24F1液压比例方向阀技术原理如下：

比例电磁铁驱动

该阀的核心在于比例电磁铁，其磁力与输入电流信号（如0-10V或4-20mA）成正比。当电流通过集成电子放大器（OBE）驱动电磁铁时，阀芯产生精确位移，从而改变液压油路中的P（压力）、A/B（执行器接口）、T（回油）油口的连通状态。例如：

‌正向电流‌：阀芯右移，P与A连通，B与T连通，驱动液压缸伸出。

‌反向电流‌：阀芯左移，P与B连通，A与T连通，液压缸缩回。

‌零位状态‌：无电流时，阀芯在弹簧力作用下居中，确保系统安全。

闭环控制与反馈调节

4WRAE系列通过位移传感器实时检测阀芯位置，信号反馈至放大器形成闭环系统。这一机制显著提升了控制精度：

‌电气零位校准‌：通过调整电位器，消除电磁铁增益差异导致的流量偏差。

‌动态响应优化‌：闭环系统在毫秒级内修正阀芯位置，适用于伺服控制等高要求场景。

   德国REXROTH 4WRAE6E07-3X/VN9/24F1液压比例方向阀产品特性：紧凑设计、高精度与模块化集成

1. 结构设计

‌直动式设计‌：阀体采用底板安装（ISO 4401标准），通径6mm（NG6），结构紧凑，适配空间受限的工业设备。

‌模块化集成‌：支持EtherCAT接口，便于与数字化控制系统无缝对接，简化布线并提升维护效率。

2. 性能参数

‌流量特性‌：在10bar压差下，额定流量为7L/min，满足中等负载需求。

‌压力范围‌：大工作压力达315bar，峰值压力350bar，适用于重载工况。

‌控制方式‌：模拟量输入（±10V或4-20mA），支持闭环控制，确保流量与方向的无级调节。

3. 可靠性设计

‌故障安全机制‌：断电时弹簧自动复位阀芯至中位，避免系统失控。

‌密封材料‌：采用FKM（氟橡胶）密封，耐高温、耐腐蚀，适应恶劣工业环境。
