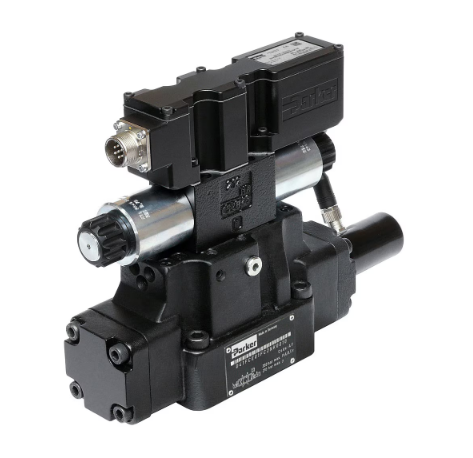

美国PARKER D41FCE01EC5NB70型比例换向阀安装与调试
更新时间：2026-01-28 点击次数：20 次
美国PARKER D41FCE01EC5NB70型比例换向阀凭借高清晰度位置反馈系统和出色的性价比，派克的先导操作比例方向控制阀系列 D*1FC 为用户提供了许多竞争优势 - 可选配 EtherCAT® 接口。
美国PARKER D41FCE01EC5NB70型比例换向阀安装与调试如下：
1. 机械安装规范
安装面平整度要求：≤0.02mm/100mm
螺栓拧紧力矩：M12螺栓需达到45N·m
管路连接：采用SAE法兰连接，避免焊接应力
2. 电气调试流程
初始参数设置：通过RS232接口加载出厂参数
零位校准：使用专用工具调整机械零点
动态测试：输入正弦波信号验证频响特性
闭环验证：连接负载进行实际工况测试
美国PARKER D41FCE01EC5NB70型比例换向阀技术原理：电液比例控制的精密实现
1. 信号转换机制
该阀门采用闭环控制原理，通过±10V模拟信号输入，经内置电子放大器转换为电磁铁驱动力。这一过程实现了：
电流与阀芯位移的线性对应关系
响应时间缩短至毫秒级
控制精度可达±0.5%满量程
2. 动态响应特性
频宽特性：高可达150Hz，满足高速换向需求
滞环控制：通过磁路优化将滞环控制在±1%以内
流量线性度：在10%-90%开度区间保持线性误差<3%
